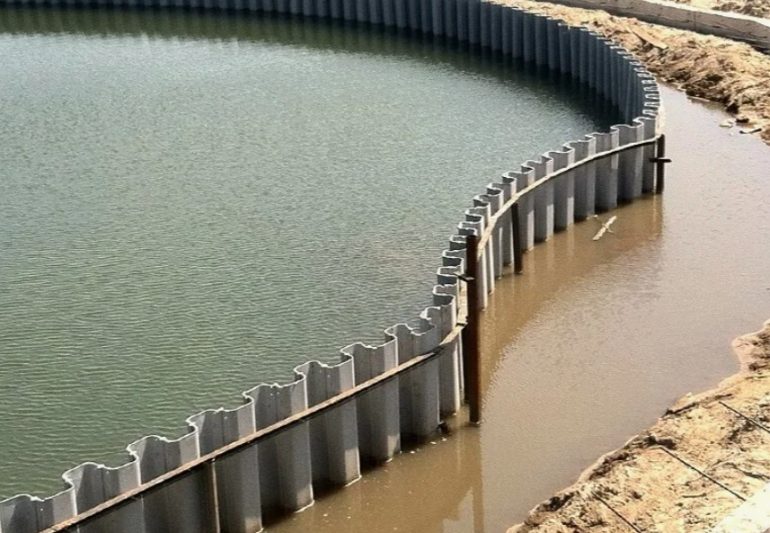

Что такое шпунт Ларсена и зачем нужен

Шпунт Ларсена — это стальной горячекатаный профиль чаще всего U или Z-образной формы с замковыми соединениями по продольным краям. При стыковке отдельных элементов замки сцепляются, формируя непрерывную, монолитную металлическую стену в грунте.

Название закрепилось в обиходе в начале XX века от имени инженера Йохана Ларсена, который запатентовал идею использования взаимно зацепляющихся профилей для создания водонепроницаемых ограждений. Сегодня шпунт стал мировым стандартом для устройства временных и постоянных подпорных конструкций.

Зачем нужен шпунт Ларсена: три главные задачи

В строительстве шпунтовое ограждение решает три важные задачи одновременно:

1. Удержание грунта (силовая задача). При разработке котлована или траншеи сделать естественный откос грунта часто невозможно из-за нехватки места или слабых свойств грунта. Шпунтовая стена принимает на себя боковое давление массива земли, предотвращая обрушение стенок выемки.
2. Отсечение воды (гидроизоляционная задача). Плотное замковое соединение минимизирует фильтрацию грунтовых вод или воды из водоема в рабочую зону, позволяя вести работы «в сухую» и, что важнее, предотвращает суффозию (вымывание частиц грунта из-за стенки, которое ведет к скрытым просадкам).
3. Экономия пространства. В отличие от устройства естественного откоса, который требует огромной площади (например, для котлована глубиной 10 метров откос может занимать по 10-15 метров с каждой стороны), шпунтовая стена идет строго вертикально, что позволяет строить в плотной городской застройке или узких створах рек.

Как работает шпунт Ларсена: механика процесса

Шпунтовая стена работает как вертикальная балка. На нее действуют две основные силы:

• Активное давление грунта и воды со стороны выемки, которые стремятся согнуть ее внутрь котлована.
• Пассивное сопротивление. Нижняя часть шпунта заглублена ниже дна котлована в нетронутый грунт, который работает как упор, удерживая низ сваи от смещения.

Чтобы стена не сложилась, инженеры рассчитывают необходимую глубину погружения (заделку) и, при необходимости, добавляют распорки между стенками или грунтовые анкеры, уходящие в массив грунта за пределами котлована.

Главные преимущества перед альтернативами

Почему выбирают шпунт, а не, например, буронабивные сваи или бетонные стены?

1. Высокая скорость монтажа. Механизированное погружение шпунта идет в разы быстрее бурения или бетонирования ограждений.
2. Оборотность (рециклинг). В 80-90% случаев шпунт является временной конструкцией. После возведения фундамента его извлекают из земли и используют на следующем объекте (до 5-7 циклов).
3. Отсутствие мокрых процессов и сильной вибрации. Современные методы погружения (особенно статическое вдавливание или низкочастотное вибропогружение) позволяют работать вплотную к существующим зданиям без риска повредить их фундаменты.
4. Предсказуемость под нагрузкой. Заводской горячекатаный профиль имеет стабильные, сертифицированные характеристики прочности, в отличие от качества бетона или грунта в буронабивных сваях, которые могут варьироваться.

Как монтируют шпунт Ларсена

Выбор метода установки зависит от типа грунта и рядом расположенных объектов:

• Вибропогружение. Самый массовый метод. Вибромолот передает высокочастотные колебания на шпунт, вызывая разжижение грунта вокруг него, и шпунт погружается под собственным весом. Быстро и эффективно.
• Статическое вдавливание. Специальная установка вдавливает шпунт в грунт с огромным усилием без вибрации и шума. Применяется в исторических центрах городов, рядом с ветхими зданиями или коммуникациями.
• Ударные молоты (дизельные или гидравлические). Используются реже, в основном для очень плотных грунтов или скальных включений. Создают сильную вибрацию, поэтому их применение в городах жестко регламентировано.

Шпунт Ларсена — это высокотехнологичное инженерное решение для управления грунтом и водой. С его помощью можно в рекордно короткие сроки создать прочный, герметичный и компактный барьер для грунта и воды. Конкретный тип профиля (легкий VL-603Z для траншей, сбалансированный GU-27N для городских котлованов или мощный Л5-УМ для гидротехники) выбирается на основе расчета нагрузок, глубины и бюджета, но базовый принцип работы всех шпунтов остается неизменным.
