Противопожарная муфта на канализацию

Противопожарные муфты (или манжеты) устанавливаются на стояках канализации для предотвращения распространения огня и дыма в многоэтажных зданиях при возникновении пожара.

В условиях настоящего пожара пластмассовые трубы в канализации размягчаются или выгорают, и таким образом пламя может распространиться на другие помещения. Канализационная противопожарная муфта служит барьером и защищает места прохода полимерных труб через стены и перекрытия.

Как действует противопожарная муфта на канализацию

В канализационной противопожарной муфте заложен огнезащитный материал, способный к термическому расширению при внезапном температурном росте. Благодаря своему составу, муфта вспучивается и перекрывает проем, образующийся при пожаре.

Стандартная канализационная противопожарная муфта состоит из замка-стяжки, разъемного корпуса и вкладыша. Именно последний элемент и увеличивается в объеме при резком повышении температуры. Полное срабатывание канализационного противопожарного манжета происходит за пять минут (процесс начинается через 15 секунд после резкого повышения температуры).

Противопожарные муфты на канализацию способны выдержать давление огня в течение трех часов, а также воздействие влаги. Их легко устанавливать и демонтировать, а служат они 30–50 лет.

Требования к установке противопожарных муфт на канализацию

Правила предъявляемые к системам канализации и водоотведения оговариваются в СНиП 2.04.03-85.

В СНиП описываются меры противопожарной безопасности связанные с типом сливаемых отходов и материалам, используемым для производства труб.
Согласно нормативных требований, противопожарная муфта для канализации устанавливается на входе в жилые помещения при условии использования полимерных стояков.

Так же существует два документа, в которых описываются главные требования к установке муфт. Это СП 40-107-2003 (Пункт 4.23 — В многоэтажных зданиях на трубопроводах следует устанавливать противопожарные муфты со вспучивающим огнезащитным составом, препятствующие распространению пламени по этажам.) и СП 40-102-2000.

Согласно требованиям ППБ муфты устанавливаются для изготовления противопожарных поясов жилого здания и промышленного объекта. Оговаривается необходимость монтажа отсечек для следующих видов труб:

  • Ливневой канализации — муфты устанавливаются при проходе ливневки через плиты перекрытия и входе в дом.
  • Пластиковых труб систем канализации — правила предписывают установку отсечек, направленных на предотвращение распространения пожара в плитах перекрытия, при прохождении технических этажей и выхода на кровлю.

Обязательность использования манжет на канализационных стояках является необходимым требованиям согласно ППБ 01-03. В нормах указано, что противопожарные соединения необходимо устанавливать для всех видов полипропиленовых труб.

Монтаж и установка и противопожарных муфт на стояках канализации

Установка расширяющихся ППМ на канализационных стояках не требует значительных затрат и времени. К тому же конструкция манжет продумана таким образом, чтобы монтаж был возможен в условиях ограниченного движения. Для удобства выпускаются муфты с наиболее востребованными диаметрами канализационного и ливневого трубопровода.

Крепление противопожарных муфт осуществляется непосредственно перед входом стояка в плиту перекрытия. Практика показала, что при грамотной установке срок службы изделия составляет от 30 до 50 лет. Заменить манжеты придется и в случае выхода из строя самого стояка.

Установка противопожарной муфты на канализацию

Противопожарные муфты «Балтика ПМ»

Канализационные противопожарные муфты «Балтика ПМ» производятся «Национальной пожарной компанией». Все манжеты компании проходят проверку качества отделом технического контроля.

Противопожарные муфты «Балтика ПМ» можно устанавливать на стояках канализации жилых домов, больниц, гостиниц, промышленных предприятий и прочих зданий с коммуникациями из полимерных труб.

Что такое противопожарные муфты на канализацию, где применять и как устанавливать

При эксплуатации жилых и промышленных помещений не следует исключать возможность возникновения пожара, при этом огонь распространяется не только по поверхности отделочных материалов, но и трубам. В современных зданиях канализационный стояк проходит между этажами и делается из пластиковых труб, для предотвращения распространения огня и дыма по трубопроводу или через отверстие в плите применяют ППМ — противопожарные муфты на канализацию.

Пластиковые трубы, используемые в канализационных системах жилых и производственных помещений, выпускают из двух основных видов полимеров: поливинилхлорида (ПВХ) и полипропилена (ПП). При возгорании данные материалы ведут себя по-разному (имеют разную степень горючести), и если ПВХ самозатухает, то полипропилен горит хорошо и способен передавать пламя по трубопроводу. Пластиковый канализационный стояк проходит через все этажи здания и при пожаре в отверстиях около труб образуется сильная тяга — это способствует еще более быстрому распространению огня.

Практика показала, что применение недорогих технических средств для изоляции проходов систем водопровода и канализации от проникновения пламени и дыма в соседние помещения дешево и эффективно. Использование ППМ актуально не только в производственных, офисных, торговых и общественных зданиях культурно — бытового назначения, но и может быть полезно в индивидуальном домостроении.

Читать статью  Установка водоотводных лотков из пластика и бетона

противопожарные муфты на канализацию

Рис. 1 Установка противопожарных муфт на стояках канализации и водопроводных трубах — примеры

Технические нормативы

Канализационные трубы из поливинилхлорида (ПВХ) и полипропилена (ПП) обладают разным классам горючести, если поливинилхлорид не поддерживает горение и в отсутствие внешнего пламени быстро затухает, то полипропилен хорошо горит без внешнего воздействия и способен передавать огонь по трубопроводу с нижнего этажа на верхний или в боковые помещения.

В связи с этим появились требования к безопасности, связанные с эксплуатацией пластиковых ПП трубопроводов, они указаны в общей форме в Федеральном Законе № 123 и конкретно в СП 40-107-200, регламентирующих правила монтажа внутренней канализации зданий из полипропиленовых труб.

В пункте 4.23 вышеуказанного документа отмечается, что на ПП трубопроводы между этажами следует ставить огнезащитные муфты, содержащие оболочку из вспучивающегося огнеупорного состава, препятствующего распространению пламени.

В техническом регламенте ТР 83-98 указаны такие особенности монтажа канализации из полипропилена, как обязательное применение огнезащитных муфт. Данное требование распространяется на этап проектирования систем внутренней канализации в жилых и социально-культурных зданиях. При этом противопожарная преграда должна иметь муфтовую конструкцию с вкладышем из огнеупорного термически расширяющегося материала с классом огнестойкости от EI 120 до EI 180.

Параметр стойкости к огню указывает, что огнеупорный вкладыш при расширении должен выдерживать воздействие огня без разрушения поверхности, прогорания, возгорания и других факторов, приводящих к дальнейшему распространению пламени за его контур, в течение времени от 120 до 180 минут.

Внешний вид противопожарных муфт

Рис. 2 Противопожарные муфты на водопровод и канализацию – внешний вид

Что такое противопожарная муфта

Противопожарная манжета является пассивным огнезащитным устройством, устанавливаемым в жилые и промышленные здания на поверхность полимерных патрубков из полипропилена, примыкающей к потолку или боковым стенкам помещения. Назначение устройства — перекрывать канал поступления огня по трубопроводу как по внутренней, так и по наружной поверхности трубы. Если трубопровод выгорает, внутренний вкладыш за счет термического расширения перекрывает образовавшуюся дыру.

Следует отметить, что противопожарные муфты на канализацию в соответствии с противопожарными требованиями, устанавливаются только на полипропиленовые трубы водоснабжения и канализации, температура плавления которых не превышает 180º С.

Поэтому в жилых домах на пластиковых ПВХ трубопроводах ПП муфты нельзя обнаружить, если только стояк не сделан из редко используемых в многоквартирных жилых домах канализационных труб из термостойкого ПП.

Нередко подобное пожарное оборудование для перекрытия доступа воздуха, защиты от проникновения огня и дыма, устанавливают на самозатухающий ПВХ с классом горючести Г1 или Г2 (в зависимости от марки, ПВХ вообще не горит или затухает в течение нескольких секунд), или на полиэтиленовый трубопровод, редко используемый для внутренней стояковой канализации.

Конструкция противопожарной муфты

Рис. 3 Конструкция ППМ

Обычно в канализации используются трубы с наружным диаметром 110 мм, поэтому большинство огнезащитных манжет имеет аналогичный внутренний диаметр, основными элементами муфты являются:

Корпус. Состоит из стальной холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосфероустойчивой краской. Для установки на пластиковом патрубке в боковой части цилиндрической манжеты размещено соединение с гальванизированной замковой защелкой. Для крепления к потолку в верхней части предусмотрены лепестковые ушки с отверстиями длиной около 35 мм (модели Огнеза).

В основании корпуса имеются направленные внутрь зубцы, их назначение — удержание внутреннего вкладыша и его направленное расширение, способствующее ускоренному перекрытию проема.

Вкладыш. Ленточный вкладыш расширяющийся является главным компонентом устройства и выполнен из специального материала на основе композиционного сплава каучука с гранитом (кенококс). Пластичный вкладыш не имеет запаха, экологичен и нейтрален к воде, полностью соответствует всем нормативам пожарной безопасности (Федеральный закон № 123). Материал увеличивается в объеме до 10 раз при воздействии высокой температуры и препятствует после прогорания пластиковых патрубков поступлению огня и дыма в расположенное выше помещение.

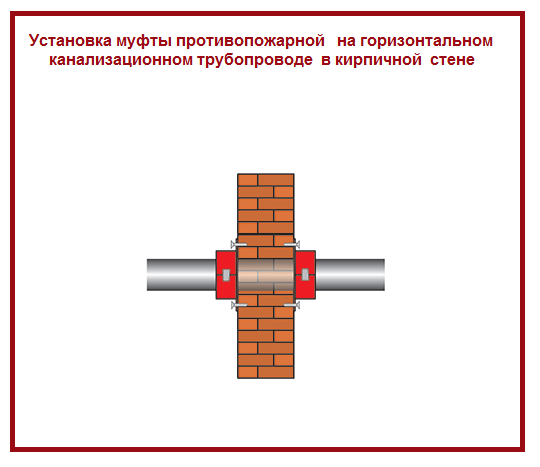

Установка противопожарной муфты в стенах и перекрытиях

Рис. 4 Установка ППМ в стены и перекрытия зданий и сооружений на примере Огнеза — ПМ

ПП манжеты имеют следующие особенности:

  • Срок эксплуатации без специального технического обслуживания и потери своих физических и химических свойств достигает 30 — 50 лет.
  • Сопротивляемость по времени огню во время пожара составляет 2 — 4 часа.
  • Коэффициент вспучивания вкладышей доходит до 950 процентов, его объемная масса 1500 кг./м.куб.
  • Установка отсечек на трубу и плиту перекрытия с помощью замка и дюбелей не представляет особых сложностей, для этого понадобится перфоратор, сверло соответствующего диаметра и простая крепежная фурнитура.
  • Цинковое покрытие или окраска препятствует коррозии, позволяет эксплуатировать изделие в условиях повышенной влажности — это увеличивает срок его службы.

Принцип работы противопожарной муфты

Рис. 5 Принцип работы ППМ против распространения дыма и огня

Муфта противопожарная — принцип работы и применение

Противопожарные отсечки устанавливаются в местах перекрытия на стояки канализации, выполненные из полимерных материалов, в многоквартирных жилых домах, зданиях социально-культурного назначения, промышленных объектах.

Их принцип действия основан на расширении при термическом воздействии вкладыша из специального материала, который увеличивается в объеме до 10 раз и перекрывает канал. В процессе воспламенения труба постепенно выгорает, а оболочка манжеты в это время мешает проникновению огня в верхние помещения по наружной стенке стояка. После прогорания трубы компонент заполняет внутреннюю полость плиты перекрытия, перекрывая тем самым поступление кислорода к очагу возгорания.

Читать статью  Монтаж внутренней и наружной систем канализации в частном доме

Муфты устанавливают в трубопровод следующего назначения:

  • Внутренней канализации. В этом случае при использовании горючих труб из полипропилена их лучше устанавливать с двух сторон плиты перекрытия, чтобы предотвратить проникновение огня по трубам, если используется негорючий ПВХ или ПЭ, достаточно одной манжеты на потолке снизу плиты.
  • Пластиковые водопроводы. Если ПП водопровод проходит через плиты перекрытия или боковые стенки в соседние помещения, также используют двухсторонние муфты или одно изделие в случае менее горючих материалов.
  • Сливная канализация. Трубопровод сливной канализации проходит под полом помещения, не выходя наружу, вода при сливе поступает в специальный патрубок, оборудованный решеткой с отверстиями — трап. Для предотвращения распространения пламени и поступления дыма с нижних этажей разработаны специальные муфты, которые вставляются в свободное пространство между плитой перекрытия и трапом. При пожаре снизу канализационный трубопровод нагревается и оплавляется, осыпаясь вниз и освобождая сливное отверстие, которое заполняет увеличившаяся в объеме терморасширяющаяся вкладка.

ППМ на сливных трапах

Рис. 6 Использование противопожарной муфты на сливных трапах

Противопожарные муфты на канализацию — виды

Все противопожарные манжеты для стояков имеют однотипную конструкцию из корпуса, вкладыша, замка и лепестков для крепления на саморезы. Существуют виды, устанавливаемые в пространство между пластиковым патрубком и плитой перекрытия под сливные трапы, которые не имеют раструба стандартного вида. Они закрывают сливное отверстие при пожаре также за счет термического расширения.

Выпускаемые ППМ имеют время сдерживания пламени от 120 до 240 минут, диаметр изделий рассчитан на различный наружный диаметр канализационных труб, диапазон стандартных значений составляет от 16 до 160 мм.

Требования к установке

Крепление противопожарных муфт осуществляется непосредственно на трубопровод с привинчиванием к плите или стене, через которые он проходит, при этом вся крепежная фурнитура должна быть выполнена из жаростойких материалов (сталь).

Устанавливаемое изделие должно точно соответствовать трубному диаметру, а вкладыш плотно прилегать к трубе. Различают наружный монтаж противопожарных муфт на металлические дюбели или анкеры и внутренний, когда они устанавливаются в проем прохода стояка между этажами и замазываются снизу и сверху цементно-песчаным раствором.

Этапы установки противопожарной муфты

Рис. 7 Установка ППМ по инструкции

Монтаж и установка ППМ на стояках канализации

Для установки и монтажа противопожарной муфты на стену или перекрытие потребуется перфоратор со сверлом диаметром 6 или 8 мм. и набор металлических дюбелей соответствующего диаметра с саморезами, крепление приспособления производится следующим образом:

  1. Отгибают крепежные лепестки в корпусе детали на 90 градусов, если они расположены прямо.
  2. Открывают муфтовый замок, раскрывают ее и вставляют внутрь полимерный вкладыш, надевают устройство на верхнюю часть трубопровода в месте прохода стояка, плотно прижимая лепестки к потолку, затем замок закрывают.
  3. Отмечают маркером 4 точки крепления, снимают деталь и сверлят перфоратором отверстия, в которые затем вбивают дюбеля из металла (пластиковый крепеж во время пожара может размягчиться и муфта при расплавлении трубы без опоры на ее поверхность упадет вниз)
  4. Снова одевают пожарную канализационную муфту, прижимая ее к потолку, защелкивают сбоку замок и прикручивают к бетонной плите корпус при помощи саморезов.

Следует отметить, что способ соединения корпусных частей в разных моделях отличается — в некоторых модификациях манжеты придется скручивать боковыми болтами.

Монтаж ППМ своими руками

Рис. 8 Монтаж противопожарной муфты на канализацию своими руками

По нормативам система канализации в доме из полипропилена в обязательном порядке должна быть оснащена огнезащитными муфтами. При использовании магистралей из поливинилхлорида или полиэтилена манжета предотвращает поступление огня и дыма в расположенное выше помещение и аналогичным образом перекрывает доступ кислорода из отверстий проемов к очагу пожара.

В силу своей дешевизны (около 2 у.е.) противопожарные муфты на канализацию можно использовать в индивидуальных частных домах и квартирах на любой пластиковой канализации в качестве дополнительной защиты для повышения пожарной безопасности.

Что такое противопожарная муфта (манжета, гильза) для труб: виды, принцип работы, правила установки

Что такое противопожарная муфта (манжета, гильза) для труб: виды, принцип работы, правила установки

Огнезащитные противопожарные муфты на канализацию и водопровод (ППМ) ставят в первую очередь на пластиковые трубы, что делает возможным их применение там, где надо выполнить требования ПБ. Полимерные трубопроводы снижают стоимость строительства и уменьшают нагрузку на несущие элементы зданий.

Огнезащитная муфта: что это

Основной способ огнезащиты трубы из полимеров – противопожарная самосрабатывающая муфта. Есть два элемента ограждения: манжета и гильза, под которыми понимают отдельные изделия или составляющие одной конструкции. Защитные элементы называют обобщенно – муфтами, и наоборот: к ППМ иногда применяют указанные два термина как равнозначные, но все же правильнее их разграничивать.

Огнезащитная пожарная муфта – это ограждение в виде гильзы с манжетой со вспучивающимся при высоких температурах веществом, подходящее для диаметра трубы и надеваемое на нее в канале внутри плиты. Устройство и его действие напоминает противопожарные кабельные проходки.

    сталь (стандартно от 0,8 мм);

виды противопожарных муфт

Противопожарные манжеты

Противопожарные манжеты для пластиковых (водопроводные, отопление) труб – элементы, удерживающие и фиксирующие вспенивающийся наполнитель. Устройство:

    внешняя оболочка из нержавеющей стали с замком (защелка, хомут);

    на тело трубы (замок-защелка, обжимной хомут);

Для внешней оболочки используется сталь: свойства металла позволяют нагреваться корпусу оптимальное время для срабатывания огнезащитной вспучивающейся прокладки и одновременно быть устойчивым к пламени.

Читать статью  Монтаж канализационных труб своими руками - варианты и способы

Противопожарные гильзы

Гильзы или футляры – цилиндры из простой или оцинкованной стали (0,05; 0,2; 0,8 мм), реже НГ полимер с расширяющимся огнезащитным составом. Чаще это специально созданные заводские изделия с прокладкой, надеваемые на трубу внутри канала (в плите, перекрытии, перегородке). Зазоры от стены могут заделываться противопожарными термостойкими герметиками, пеной для проходок.

Способы крепления как у противопожарных манжет, а также применяется (реже) внутренняя фиксация ППМ к стенкам ограждающей конструкции цементно-песчаным раствором.

Задачи и особенности гильз из огнестойких материалов:

    для ГВС и отопления обязательные СНиП 41-01-2003 п. 6.4.5 (СП 60.13330);

    огнепреграждение, автоматическая самосрабатывающая заделка проемов от проникновения пламени и продуктов горения;

Стандартно ППМ со вспучивающимся огнезащитным составом имеет стальной корпус. В роли прокладки выступают те же термореагирующие материалы, как у огнестойких кабельных проходок.

огнезащитные манжеты ОГНЕЗА

Для чего нужны и где устанавливаются ППМ

Вкладыш ППМ, расширяясь, герметизирует отверстие при выгорании пластика, а также в стыках, зазорах. Плотная пробка перекрывает доступ кислорода, создавая преграду для огня, продуктов горения. Если защита отсутствует, то пламя выжжет трубу и произойдет дальнейшее распространение пожара по зданию через образовавшиеся проходы.

Строительные нормы СП 30.13330 (СНиП 2.04.01-85) предписывают для водопроводов и канализации в зданиях определенный уровень огнестойкости. Пластик может его обеспечить, только когда монтируется с противопожарной защитой.

Обязательность ППМ предусмотрена актами:

    ФЗ N 123 ст. 137 п. 4 узлы пересечения должны иметь огнеупорность не ниже ограждения;

ППМ для пластиковых конструкций обязательные в местах пересечения противопожарных преград, перегородок (даже гипсокартонных), стен, перекрытий, панелей. Это обусловлено свойствами их материалов – поливинилхлоридов, полиэтиленов, полипропиленов, – выгорающих с образованием сквозных отверстий в проемах.

Муфты выполняют роль противопожарных отсечек:

    на проходах через перекрытия;

Обязательными являются муфты в категорируемых и нормируемых зданиях (производственных, складских), а также в общественных сооружениях, в МКД, если трубопроводы там пластиковые.

Надо ли ставить на стальные трубы

По НПБ именно противопожарные футляры обязательные только для внутренних магистралей из полимеров. Для чугунных или стальных труб (простой, нержавеющий, оцинкованной) огнестойкие гильзы не требуются, но и не запрещены – монтаж возможен, если это уместно, по желанию владельца помещения и по рекомендациям специалистов по ПБ.

схема установки ППМ на душевой трап

Как работает муфта при пожаре

Алгоритм активации и принцип работы ППМ:

    Внешние отрезки труб выгорают до манжеты около перекрытия, плиты.

Видео установки и испытаний ППМ Огнеза:


Требования к противопожарным манжетам и гильзам

Материал полимерных водопроводов: обычно это самозатухающий поливинилхлорид категорий Г1, Г2, реже используются негорючие полиэтиленовые или полипропиленовые трубы. Изделия маркируются: PP, PE, PVC, PE, PE-HD, PVC, PVC-U. Чаще всего ППМ для указанных полимеров универсальные.

Основное требование – соответствие пределу огнестойкости ограждающей конструкции по табл. 23 ФЗ N 123. Противопожарная муфта должна быть полностью НГ, сохранять установленное для нее изготовителем время, (стандартно до 120 – 180 мин.), свои противопожарные свойства (EI, EIW):

ППМ на протяжении установленного производителем времени не должна допустить контакт огня с защищаемым элементом, деструкцию ее поверхности. При выгорании трубопровода около входа в проходку через стену вкладка манжеты должна затянуть отверстие полностью.

Марки и производители ППМ

Изготовители ППМ, это компании, специализирующиеся на огнезащите. Параметры для манжет и гильз по огнестойкости находятся в диапазоне: EI 90 – 180 (стандартно 120 – 180), в особых случаях – 240, температура эксплуатации -40 до +95 °C, срок работоспособности 25 – 30 и больше лет без технического обслуживания.

Сертификат соответствия обязательный. В маркировке часто присутствует буква R, обозначающая трубные вводы, например, манжета R 90 системы REHAU PLUS.

Температура расширения (+°C)/начало (сек.)/полная герметизация (мин.)

  • CP 644 CP 643N;
  • ленточные (оберточные) муфты CFS-B и манжеты CFS-W P.

Geberit RS90 Plus

BIS Pacifyre MK II

Огнеза-ПМ 16, 20, 25, 32, 40, 50, 65, 80, 90, 110, 125, 160, 200, 225, 250

Эгида-ПМ 20 – 200

Огнебарьер-МП 16 – 160

Балтика-ПМ 16 –250

установка ППМ

Как правильно установить огнезащитную муфту

Муфта монтируется при прокладке инженерных систем или на установленные трубопроводы – это позволяет делать раскрывающаяся конструкция с замком-стяжкой или защелкой, также обеспечивающей простоту замены.

Алгоритм монтажа противопожарных муфт на пластиковые стояки канализации, водопровода, отопления и другие инженерные системы (рекомендовано обратить внимание на Р.2 ТР 83-98):

    Гильзу надевают на отрезок в проходке.

Есть другие варианты монтажа, но они применяются реже: муфта без манжеты с заделкой гильзы негорючим материалом или только рукав у входов в проходку, а также крепление к стенкам канала раствором.

Производителями устанавливаются граничные температуры плавления пластика, при которых применяют муфты, обычно до +180 °C. Зазор между трубой: 5 – 10 мм или 10 – 20 мм в зависимости от модели ППМ. Внутренний диаметр изделия для типовых размеров водопроводов указывается в ТД.

Если рабочие температуры трубопровода высокие, то сначала надо нанести дополнительную изоляцию, а затем уже устанавливать устройство.

По п. 3.5.6 СП 40-108 муфта должна допускать перемещение/скольжение трубы по продольной оси. Рекомендовано делать выступ над уровнем пола на 1 – 3 см для изоляции от воды при потопе и улучшения защиты от огня.

чертеж установки огнезащитной манжеты РТМК

Post Image

Огнезащита ковровых покрытий противопожарными составами (пропитками) регламентируется актами: ФЗ 123 Технический регламент (основы, требования);

Post Image

Противопожарные огнестойкие герметики применяют для огнезащиты с уплотнением, фиксацией и изолированием конструкций в нормируемых

Post Image

Противопожарные негорючие обои для стен и потолков используют на категорируемых нормами пожарной безопасности объектах

Post Image

Негорючий противопожарный линолеум, как и ламинат, ткани и прочие материалы отделки, применяют, если объект

Post Image

Огнезащитная пропитка для ткани обязательная на объектах, для изделий, подпадающих под требования норм пожарной

Post Image

Противопожарные кабельные проходки предусмотрены для всех проводных коммуникаций (связь, электричество), пересекающих здание. Огнезащитные меры
